Λεπτομέρειες:
|
| Εφαρμόσιμες βιομηχανίες:: | Εργοστάσιο κυματοειδών κιβωτίων | Μηχανική παραγωγή: | για κουτί κυματοειδούς 3/5/7 στρώσεων |
|---|---|---|---|
| Μέγιστη ταχύτητα γραμμής: | μέγιστο 150-160μ/min | Τύπος ελασματοποίησης: | Τύπος 2+2+1 |
| Μέγιστο μέγεθος για την SFC-1700: | 1700*1700mm | Κατανάλωση: | 35 σύνολα/μήνας |
| Υψηλό φως: | Λιθολαμινοποιητής με φλάουτα υψηλής ταχύτητας,Λιθολαμινίστρας με φλάουτο,Τρία σε ένα φλάουτο λιθολαμινατήρα |
||
Sfc κυματοειδές χαρτί φύλλο σε φύλλο Servo 5ly laminating machine 150m/min υψηλή ταχύτητα
Χαρακτηριστικά απόδοσης
● Το μηχάνημα αυτό είναι ικανό να λαμαντίζει συνδυασμό δύο κυματοειδών σανίδων και οποιουδήποτε τύπου επάνω φύλλου μαζί.
● Τύπος στρώσεως: κυματοειδής + κυματοειδής + χαρτόνι, κυματοειδής + κυματοειδής, κυματοειδής + χαρτόνι, χαρτόνι + χαρτόνι, χαρτόνι + γκρίζος χαρτόνι + χαρτόνι κλπ.
● Αυτόματη ανίχνευση του πάνω και του κάτω χαρτιού, αυτόματη τεχνολογία διορθώσεως σερβο.
● Το κάτω μέρος τροφοδοσίας χαρτιού χρησιμοποιεί εισαγόμενο σύστημα ελέγχου κινητήρα servo, με ιμάντα αναρρόφησης NITTA της Ιαπωνίας και μαζί με σύστημα τροφοδοσίας άκρου μολύβδου.
● Το πολυλειτουργικό ράφι του κάτω χαρτιού είναι κατάλληλο για καμπυλωτό κυματοειδές.
● Μεγάλος ρόλος κόλλας από ανοξείδωτο χάλυβα ((160mm) με λεπτή άλεση αναιλοξίου για να εξασφαλιστεί ομοιόμορφη επικάλυψη κόλλας ακόμη και σε ελάχιστη ποσότητα κόλλας.
● Η πλατφόρμα ανύψωσης διπλής χρήσης, μπορούμε να χρησιμοποιήσουμε τη δομή προ-συσκευής για να σπρώξουμε την προ-συσκευή χαρτιού στην πλατφόρμα.
● Ειδικά υλικά πολυαιθυλενίου στην επιφάνεια του κυλίνδρου επικάλυψης και του κυλίνδρου πίεσης, η κόλλα πέφτει αυτόματα, χωρίς τρίψιμο.
● Χρησιμοποιήστε ένα σύστημα κυκλοφορίας κόλλας για να μειώσετε την απώλεια κόλλας και να σταθεροποιήσετε την επίδραση προσκόλλησης.
● Ρυθμίσεις ολόκληρης της μηχανής με ένα κλικ (απλώς εισάγετε το μέγεθος του χαρτιού).
● Παρακολούθηση με βίντεο.
Παράμετροι:
| Σχήμα | SFC1500 | SFC1700 | ΣΧΣ1900 | SFC2200 |
| Μέγιστο μέγεθος | 1500*15000mm | 1700*1700mm | 1900*1900 mm | 2200*2100 mm |
| Ελάχιστο μέγεθος | 360*380mm | 380*400 χιλιοστά | 450*450 χιλιοστά | 500*500mm |
| Πάνω χαρτί | 120-800 g | 120-800 g | 120-800 g | 120-800 g |
| Χαρτί κάτω | 300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα | 300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα | 300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα | 300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα |
| Μέγιστη ταχύτητα | 150m/min | 150m/min | 150m/min | 150m/min |
| Δύναμη | 22 kW | 25 kW | 27KW | 30KW |
| Ακρίβεια της ράβδου | ±1,0 mm | ±1,0 mm | ±1,0 mm | ±1,0 mm |
Διαρθρωτικά χαρακτηριστικά:
◆ Υιοθετώντας το κορυφαίο σύστημα ελέγχου μετάδοσης στον κόσμο, χρειάζεται μόνο να εισάγετε αυτόματη ρύθμιση συστήματος μεγέθους χαρτιού.
◆ Ηλεκτρονική υψηλής ταχύτητας προσαρμογή, έως και 12.000 κομμάτια την ώρα.
◆ Κεφαλή τροφοδοσίας αέρα τύπου Chuanliu, με τέσσερα σετ εμπρόσθιων ακροφύλλων και τέσσερα σετ αναρριχητικών ακροφύλλων.
◆ Η Feida Block υιοθετεί χαρτόνι χαμηλής στάθμης, το οποίο μπορεί να χωρέσει το χαρτί στην παλέτα, και μπορεί να εγκαταστήσει προ-συσκευαστή με υποβοήθηση τροχιάς
◆ Χρησιμοποιήστε πολλαπλά ηλεκτρικά μάτια για να μάθετε την προχωρημένη θέση της κατώτατης γραμμής.και να κάνει τον κινητήρα σερβο στις δύο πλευρές του προσώπου του χαρτιού να περιστρέφονται ανεξάρτητα για να αντισταθμίσει την άνω και κάτω ευθυγράμμιση χαρτιού, η οποία είναι ακριβής και ομαλή.
◆ Ένα πλήρως λειτουργικό ηλεκτρονικό σύστημα ελέγχου, που χρησιμοποιεί διεπαφή ανθρώπου-μηχανής και οθόνη προτύπου προγράμματος PLC, μπορεί να ανιχνεύσει αυτόματα τις συνθήκες λειτουργίας και τα αρχεία εργασίας.
◆ Το αυτόματο σύστημα αναπλήρωσης κόλλας μπορεί να αντισταθμίσει αυτόματα την απώλεια κόλλας και να συνεργαστεί με την ανακύκλωση της κόλλας.
ΠΡΟΣΟΧΗ:
1. Τροφή από κάτω από χαρτί
Χρησιμοποιήστε εισαγόμενο σύστημα ηλεκτρικού ελέγχου με κινητήρα servo, με αναρρόφηση NITTA της Ιαπωνίας
ζώνη για την κατασκευή μετατροπέα ισχύος αναρρόφησης, και ζώνη καθαρισμένη από ρολάρι νερού.
τεχνολογία για να διασφαλιστεί ότι το κυματοειδές και το χαρτόνι θα λειτουργούν ομαλά και εύκολα.
2. Τροφοδοτικός μηχανισμός για τα πάνω φύλλα
Τόσο η ανύψωση χαρτιού όσο και η βρύση τροφοδοσίας του αυτοματοποιημένου τροφοδοτητή υψηλής ταχύτητας μπορούν να ρυθμίζονται ελεύθερα ώστε να προσαρμόζονται τόσο στο λεπτό όσο και στο παχύ χαρτί.Βεβαιωθείτε ότι το πάνω χαρτί τροφοδοσίας τρέχει γρήγορα και ομαλά.
3Ηλεκτρικό σύστημα
Σχεδιασμένο σύμφωνα με την ευρωπαϊκή απαίτηση CE, εξασφαλίζει τη σταθερότητα του μηχανήματος, υψηλή απόδοση και χαμηλή αποτυχία.όπως προειδοποίηση, ανίχνευση σφαλμάτων, αποτυχίες, και ταχύτητα λειτουργίας, κλπ. στην οθόνη με μια ματιά.
4. ΠΡΟ-ΣΤΑΚΙΚΟ ΤΑΜΜΑ
Το σύστημα προετοιμασίας με προεπιλεγμένη λειτουργία μπορεί να ρυθμιστεί ως μέγεθος χαρτιού μέσω οθόνης αφής και να προσανατολίζεται αυτόματα για να μειώνεται αποτελεσματικά ο χρόνος εγκατάστασης.
5. ΠΡΟΣΟΧΗΣΗ
Οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, και οι δύο κυλίνδροι υπό πίεση.Η τιμή του ρολ και της κόλλας μπορεί εύκολα να ρυθμιστεί με χειριστήριο με μηχανικό κωδικοποιητή..
6.Σύστημα τοποθέτησης αριστερά-δεξιά
7. Σύστημα θέσης και ρόλος κόλλας
Η χρήση πολλαπλών συνόλων φωτοηλεκτρικών αισθητήρων στη σχετική θέση των κάτω φύλλων,
Ελέγχουν τα επάνω φύλλα και στις δύο πλευρές του κινητήρα σερβο για να κάνουν ανεξάρτητη δράση αντιστάθμισης, έτσι ώστε η ακριβής τοποθέτηση του επάνω χαρτιού και του κάτω χαρτιού.
Ρολάρι από ανοξείδωτο χάλυβα, ποτέ σκουριά, μετά από στενή άλεση,
εγγυάται την ελάχιστη ποσότητα κόλλας που καλύπτεται ομοιόμορφα.
Το κατώτατο ρολάρι καθαρίζεται με ρολάρι νερού.
8Συστήματα λειτουργίας με οθόνη αφής
Υιοθετεί τον κεντρικό έλεγχο της οθόνης αφής, συνειδητοποιεί τον διάλογο ανθρώπου-μηχανής με την υψηλής ανάλυσης διεπαφή ανθρώπου-μηχανής,και συνειδητοποιεί τη δυναμική παρακολούθηση σε πραγματικό χρόνο της λειτουργίας και της βλάβης, καθιστώντας πιο βολικό τη ρύθμιση και την αντιμετώπιση προβλημάτων
9. ΠΡΟΕΔΟΣ ΣΥΣΤΗΜΟΣ ΤΗΣ ΤΗΣ ΚΑΤΑΣΤΗΣΗΣ (ΕΠΙΛΗΤΙΚΟ)
Αυτό το σύστημα είναι προαιρετικό, πιο κατάλληλο για μεγάλα μεγέθη και παχιά κάτω φύλλα.
10. Υπηρετικός τροφοδότης χωρίς βέλγιο(ΕΠΙΘΕΣΙΟ)
Αυτό το σύστημα είναι προαιρετικό, πιο κατάλληλο για μεγάλα επάνω φύλλα.
11. Μεγάλο σύστημα αναρρόφησης για το κάτω μέρος του χαρτιού(ΕΠΙΘΕΣΙΟ)
Αυτό το σύστημα είναι για επιλογή, αν τα προϊόντα σας με χαρτόνια, κυματοειδή χαρτόνια, και 3 ή 5 στρώσεις. μπορείτε να επιλέξετε αυτό το σύστημα.
12Συστημα αυτόματης λιπαντικής (προαιρετικό)
Ζυγίζετε τακτικά το ρουλέν για να παρατείνει τη διάρκεια ζωής του ρουλέν
13. Παρακολούθηση με βίντεο (προαιρετική)
Αυτή η επιλογή μπορεί να παρακολουθεί τη λειτουργία του μηχανήματος, ο χειριστής δεν χρειάζεται να περπατάει συχνά στο μηχάνημα.

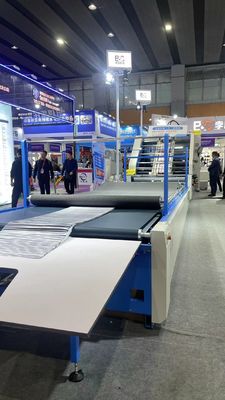

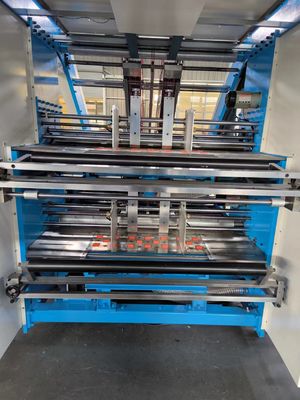

Εικόνα μηχανής
