Λεπτομέρειες:
|
Το μέγεθος ρυθμίζει: | Αυτόματη λειτουργία | Προσαρμογή: | Μπορεί να κάνει όπως η απαίτηση του πελάτη |
---|---|---|---|
Ελάχιστο μέγεθος εγγράφου: | 36*38cm και 38*40cm | Χρονική ανοχή παράδοσης: | Περίπου 28 εργάσιμες ημέρες |
τοποθέτηση σε στρώματα: | κυματοειδή+καρτόνι | Προδιαγραφές: | 16300mm*2400mm*2550mm |
Μέγιστο πάχος του κάτω φύλλου τροφοδοσίας: | 10 χιλιοστά | Εγγύηση: | 2 έτη |
Ανώτατο μέγεθος εγγράφου: | 1700*1700mm | ||
Επισημαίνω: | Ακριβής αυτόματη μηχανή λαμιναρισμού φλάουτα,Ζαρωμένη αυτόματη laminator φλαούτων μηχανή,Αυτόματη μηχανή τοποθέτησης σε στρώματα φλαούτων υψηλής ταχύτητας |
Εργαστήριο ελαστικοποίησης με ηλεκτρική κυματοειδή φλάουτα υψηλής ταχύτητας ZGFM 180m/min
1Περιγραφή του προϊόντος
1.1 Λειτουργία:
Το χαρτί μπορεί να επικαλυφθεί με χαρτόνι για να αυξηθεί η αντοχή και το πάχος του υλικού ή ειδικά αποτελέσματα.διαφημιστικές πινακίδες και άλλες χρήσεις.
1.2 Δομή:
Α. Ανώτερος τροφοδότης χαρτιού: Μπορεί να στείλει στοίβες χαρτιού 120-800gm από πάνω.
Β. Τροφοδοσία κάτω: Μπορεί να στείλει χαρτόνι 0,5~10 mm από κάτω.
Γ. Μηχανισμός κόλλησης: Το κολλημένο νερό μπορεί να εφαρμοστεί στο χαρτί τροφοδοσίας.
D. Ρυθμιστική οργάνωση - Εγκαταστήστε τα δύο χαρτιά σύμφωνα με τις καθορισμένες ανοχές.
Ε. Μεταγωγός πίεσης... πιέζει το χαρτί και το μεταφέρει στο τμήμα παράδοσης.
1.3 Αρχές:
Το επάνω χαρτί αποστέλλεται από το επάνω τροφοδοτικό χαρτιού και αποστέλλεται στον ανιχνευτή εκκίνησης του μηχανισμού θέσης για ανίχνευση.μετά την επικάλυψη του κάτω χαρτιού με κόλλα στον τροχό κόλλας, το πάνω χαρτί και το κάτω χαρτί μεταφέρονται αντίστοιχα στους ανιχνευτές συγχρονισμού από τις δύο πλευρές, μετά την ανίχνευση,ο ελεγκτής υπολογίζει την τιμή σφάλματος του χαρτιού και του κάτω χαρτιού, και η συσκευή εξισορρόπησης σερβο στις δύο πλευρές του χαρτιού αντισταθμίζει το χαρτί σε προκαθορισμένη θέση για το πλέξιμο και στη συνέχεια πιέζει το μεταγωγικό.Το μηχάνημα πιέζει το χαρτί και το μεταφέρει στο μηχάνημα παράδοσης για να μαζέψει το τελικό προϊόν.
1.4 εφαρμοστέα υλικά:
Χάρτινο πάστο --- 180 ~ 800g/m λεπτό χαρτί, χαρτόνι.
Χαρτί κάτω --- χαρτόνι 0,5~10m/m, μονομερές χαρτόνι, πολυεπίπεδο κυματοειδές χαρτί, χαρτόνι μαργαριταριών, χαρτόνι μέλιτος, χαρτόνι από στυροφόνο.
Η κόλλα - ρητίνη, κλπ., τιμή PH μεταξύ 6 ~ 8, μπορεί να εφαρμοστεί στην κόλλα.
Παράμετροι:
Σχήμα | ZGFM1450H | ZGFM1650H | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. |
Μέγιστο μέγεθος | 1500*15000mm | 1700*1700mm | 1900*1900 mm | 2200*2100 mm |
Ελάχιστο μέγεθος | 360*380mm | 380*400 χιλιοστά | 450*450 χιλιοστά | 500*500mm |
Πάνω χαρτί | 120-800 g | 120-800 g | 120-800 g | 120-800 g |
Χαρτί κάτω | 300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα |
300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα |
300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα |
300 gm-10 mm Καρτόνια και χαρτόνια κυματισμένα |
Μέγιστη ταχύτητα | 150m/min | 150m/min | 150m/min | 150m/min |
Δύναμη | 22 kW | 25 kW | 27KW | 30KW |
Ακρίβεια της ράβδου | ±1,0 mm | ±1,0 mm | ±1,0 mm | ±1,0 mm |
Διαρθρωτικά χαρακτηριστικά:
◆ Υιοθετώντας το κορυφαίο σύστημα ελέγχου μετάδοσης στον κόσμο, χρειάζεται μόνο να εισάγετε αυτόματη ρύθμιση συστήματος μεγέθους χαρτιού.
◆ Ηλεκτρονική υψηλής ταχύτητας προσαρμογή, έως και 12.000 κομμάτια την ώρα.
◆ Κεφαλή τροφοδοσίας αέρα τύπου Chuanliu, με τέσσερα σετ εμπρόσθιων ακροφύλλων και τέσσερα σετ αναρριχητικών ακροφύλλων.
◆ Το Feida Block υιοθετεί χαρτόνι χαμηλής στάθμης, το οποίο μπορεί να χωρέσει το χαρτί στην παλέτα, και μπορεί να εγκαταστήσει προ-συσκευαστή με βοήθεια τροχιάς
◆ Χρησιμοποιήστε πολλαπλά ηλεκτρικά μάτια για να μάθετε την προχωρημένη θέση της κατώτατης γραμμής.και να κάνει τον κινητήρα σερβο στις δύο πλευρές του προσώπου του χαρτιού να περιστρέφονται ανεξάρτητα για να αντισταθμίσει την άνω και κάτω ευθυγράμμιση χαρτιού, η οποία είναι ακριβής και ομαλή.
◆ Ένα πλήρως λειτουργικό ηλεκτρονικό σύστημα ελέγχου, που χρησιμοποιεί διεπαφή ανθρώπου-μηχανής και οθόνη προτύπου προγράμματος PLC, μπορεί να ανιχνεύσει αυτόματα τις συνθήκες λειτουργίας και τα αρχεία εργασίας.
◆ Το αυτόματο σύστημα αναπλήρωσης κόλλας μπορεί να αντισταθμίσει αυτόματα την απώλεια κόλλας και να συνεργαστεί με την ανακύκλωση της κόλλας.
Μέγιστη ταχύτητα: 17000 φύλλα/ώρα
ΠΡΟΣΟΧΗ:
1. Τροφή από κάτω από χαρτί
Χρησιμοποιήστε εισαγόμενο σύστημα ηλεκτρικού ελέγχου με κινητήρα servo, με αναρρόφηση NITTA της Ιαπωνίας
ζώνη για την κατασκευή μετατροπέα ισχύος αναρρόφησης, και ζώνη καθαρισμένη από ρολάρι νερού.
τεχνολογία για να διασφαλιστεί ότι το κυματοειδές και το χαρτόνι θα λειτουργούν ομαλά και εύκολα.
2. Τροφοδοτικός μηχανισμός για τα πάνω φύλλα
Τόσο η ανύψωση χαρτιού όσο και η μύτη τροφοδοσίας του αυτοματοποιημένου τροφοδοτητή υψηλής ταχύτητας μπορούν να ρυθμίζονται ελεύθερα ώστε να προσαρμόζονται τόσο στο λεπτό όσο και στο παχύ χαρτί.Βεβαιωθείτε ότι το πάνω χαρτί τροφοδοσίας τρέχει γρήγορα και ομαλά.
3Ηλεκτρικό σύστημα
Σχεδιασμένο σύμφωνα με την ευρωπαϊκή απαίτηση CE, εξασφαλίζει τη σταθερότητα του μηχανήματος, υψηλή απόδοση και χαμηλή αποτυχία.όπως προειδοποίηση, ανίχνευση σφαλμάτων, αποτυχίες, και ταχύτητα λειτουργίας, κλπ. στην οθόνη με μια ματιά.
4. ΠΡΟ-ΣΤΑΚΙΚΟ ΤΑΜΜΑ
Το σύστημα προετοιμασίας με προεπιλεγμένη λειτουργία μπορεί να ρυθμιστεί ως μέγεθος χαρτιού μέσω οθόνης αφής και να προσανατολίζεται αυτόματα για να μειώνεται αποτελεσματικά ο χρόνος εγκατάστασης.
5. ΠΡΟΣΟΧΗΣΗ
Οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, οι δύο κυλίνδροι υπό πίεση, και οι δύο κυλίνδροι υπό πίεση.Η τιμή του ρολ και της κόλλας μπορεί εύκολα να ρυθμιστεί με χειριστήριο με μηχανικό κωδικοποιητή..
6.Σύστημα τοποθέτησης αριστερά-δεξιά
7. Σύστημα θέσης και ρόλος κόλλας
Η χρήση πολλαπλών συνόλων φωτοηλεκτρικών αισθητήρων στη σχετική θέση των κάτω φύλλων,
Ελέγχουν τα επάνω φύλλα και στις δύο πλευρές του κινητήρα σερβο για να κάνουν ανεξάρτητη δράση αντιστάθμισης, έτσι ώστε η ακριβής τοποθέτηση του επάνω χαρτιού και του κάτω χαρτιού.
Ρολάρι από ανοξείδωτο χάλυβα, ποτέ σκουριά, μετά από στενή άλεση,
εγγυάται την ελάχιστη ποσότητα κόλλας που καλύπτεται ομοιόμορφα.
Το κατώτατο ρολάρι καθαρίζεται με ρολάρι νερού.
8Συστήματα λειτουργίας με οθόνη αφής
Υιοθετεί τον κεντρικό έλεγχο της οθόνης αφής, συνειδητοποιεί τον διάλογο άνθρωπος-μηχανή με την υψηλής ανάλυσης διεπαφή άνθρωπος-μηχανή,και συνειδητοποιεί τη δυναμική παρακολούθηση σε πραγματικό χρόνο της λειτουργίας και της βλάβης, καθιστώντας πιο βολικό τη ρύθμιση και την αντιμετώπιση προβλημάτων
9. ΠΡΟΕΔΟΣ ΣΥΣΤΗΜΟΣ ΤΗΣ ΤΗΣ ΚΑΤΑΣΤΗΣΗΣ (ΕΠΙΛΗΤΙΚΟ)
Αυτό το σύστημα είναι προαιρετικό, πιο κατάλληλο για μεγάλα μεγέθη και παχιά κάτω φύλλα.
10. Υπηρετικός τροφοδότης χωρίς βέλγιο(ΕΠΙΘΕΣΙΟ)
Αυτό το σύστημα είναι προαιρετικό, πιο κατάλληλο για μεγάλα επάνω φύλλα.
11. Μεγάλο σύστημα αναρρόφησης για το κάτω μέρος του χαρτιού(ΕΠΙΘΕΣΙΟ)
Αυτό το σύστημα είναι για επιλογή, αν τα προϊόντα σας με χαρτόνι, κυματοειδή χαρτόνι, και 3 ή 5 στρώσεις. μπορείτε να επιλέξετε αυτό το σύστημα.
12Συστημα αυτόματης λιπαντικής (προαιρετικό)
Ζυγίζετε τακτικά το ρουλέν για να παρατείνει τη διάρκεια ζωής του ρουλέν
13. Παρακολούθηση με βίντεο (προαιρετική)
Αυτή η επιλογή μπορεί να παρακολουθεί τη λειτουργία του μηχανήματος, ο χειριστής δεν χρειάζεται να περπατάει συχνά στο μηχάνημα.

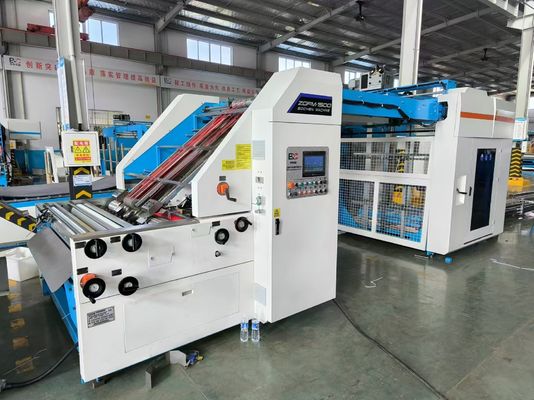

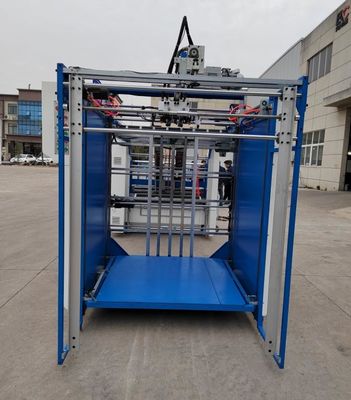

Εικόνα μηχανής
