Λεπτομέρειες:
|
Τρόπος πληρωμής: | T/T L/C | Machine Weight: | 8.5TON |
---|---|---|---|
Lamination Type: | Cardboard to cardboard or cardboard to corrugator | Μέγιστη ταχύτητα γραμμών: | 210m/min ή 20000pcs/ώρα |
Warranty period: | 24 Months or 2 years | Max sheet size: | 1500*1500mm and 1700*1700mm |
Ηλεκτρική τροφοδοσία: | 380V/50Hz 3 φάσεις | Face Paper Thickness: | 100-800gsm printed paper |
Τύπος Maeketing: | Πλήρως ευφυής | Power: | 30KW |
Application: | Laminating corrugated cardboard and paperboard |
Μηχανή πλαστικοποίησης φλάουτου υψηλής ταχύτητας με τεχνολογία αυτόματης διόρθωσης Servo GFS1500 για πλαστικοποίηση κυματοειδούς
Χαρακτηριστικά απόδοσης:
● Σύστημα τροφοδοσίας μπροστινής άκρης. Δομή χωρίς πίεση τροφοδοσίας, δεν καταστρέφει το κυματοειδές και ενισχύει την αντοχή στην πίεση του κυματοειδούς.
● Υιοθετεί σύστημα ευθυγράμμισης επάνω φύλλου για εξασφάλιση υψηλής ακρίβειας. Η λειτουργία τροφοδοσίας μπορεί να επιλεγεί τύπου επικάλυψης φύλλου ή τύπου διαχωρισμού φύλλου.
● Ο ψηφιακός σχεδιασμός πραγματοποιεί αυτόματη ρύθμιση της ποσότητας κόλλας. Αυτόματη ρύθμιση του κενού του κυλίνδρου κόλλησης (αυτόματα σύμφωνα με το πάχος του κάτω φύλλου).
● Ο σχεδιασμός μεγάλου κυλίνδρου ανοξείδωτου χάλυβα anilox (160mm σε διάμετρο) είναι σταθερός και υψηλής απόδοσης, επικαλύπτει ομοιόμορφα και εξοικονομεί όγκο κόλλας.
● Αυτόματη ανίχνευση επάνω και κάτω χαρτιού, τεχνολογία αυτόματης διόρθωσης servo. Κάντε το επάνω χαρτί να παρακολουθεί αυτόματα και να ταιριάζει με το κάτω χαρτί και η ακρίβεια είναι υψηλή.
● Η πλατφόρμα ανύψωσης διπλής χρήσης, μπορούμε να χρησιμοποιήσουμε τη δομή προ-στοίβαξης για να σπρώξουμε το προ-στοιβαγμένο χαρτί στην πλατφόρμα. Μπορούμε επίσης να σπρώξουμε τη στοίβα χαρτιού απευθείας στην πλατφόρμα.
● Το πολυλειτουργικό ράφι του κάτω χαρτιού είναι κατάλληλο για κυρτό κυματοειδές.
● Χρησιμοποιήστε ένα σύστημα κυκλοφορίας κόλλας για να μειώσετε την απώλεια κόλλας και να σταθεροποιήσετε το αποτέλεσμα πρόσφυσης κόλλας.
● Ρύθμιση με ένα κλικ ολόκληρης της μηχανής (απλώς εισάγετε το μέγεθος χαρτιού).
● Λειτουργία μνήμης παραγγελίας, ένα κλικ για μεταφορά της προηγούμενης παραγγελίας, βολικό και γρήγορο.
● Παρακολούθηση βίντεο.
Παράμετροι:
Μοντέλο | GFS1500 | GFS1700 | GFS1900 | GFS2200 |
Μέγιστο μέγεθος | 1500*15000mm | 1700*1700mm | 1900*1900mm | 2200*2100mm |
Ελάχιστο μέγεθος | 360*380mm | 380*400mm | 450*450mm | 500*500mm |
Επάνω χαρτί | 120-800g | 120-800g | 120-800g | 120-800g |
Κάτω χαρτί | 300gsm-10mm Κυματοειδές χαρτόνι και χαρτόνι |
300gsm-10mm Κυματοειδές χαρτόνι και χαρτόνι |
300gsm-10mm Κυματοειδές χαρτόνι και χαρτόνι |
300gsm-10mm Κυματοειδές χαρτόνι και χαρτόνι |
Μέγιστη ταχύτητα | 180m/min | 180m/min | 180m/min | 180m/min |
Ισχύς | 22kw | 25kw | 27KW | 30KW |
Ακρίβεια κόλλησης | ±1.0mm | ±1.0mm | ±1.0mm | ±1.0mm |
Δομικά χαρακτηριστικά:
◆ Υιοθετώντας το κορυφαίο σύστημα ελέγχου μετάδοσης στον κόσμο, χρειάζεται μόνο να εισαγάγετε το μέγεθος χαρτιού για αυτόματη ρύθμιση του συστήματος.
◆ Υπολογιστικοποιημένη πλαστικοποίηση υψηλής ταχύτητας, έως 18.000 τεμάχια ανά ώρα.
◆ Κεφαλή παροχής αέρα τύπου Chuanliu, με τέσσερα σετ ακροφυσίων προς τα εμπρός και τέσσερα σετ ακροφυσίων αναρρόφησης.
◆ Το Feida Block υιοθετεί χαρτόνι χαμηλής στοίβας, το οποίο μπορεί να ταιριάξει το χαρτί στην παλέτα και μπορεί να εγκαταστήσει προ-στοιβακτήρα με υποστήριξη τροχιάς
◆ Χρησιμοποιήστε πολλαπλά σετ ηλεκτρικών ματιών για να γνωρίζετε την προχωρημένη θέση της κάτω γραμμής και κάντε τον σερβοκινητήρα και στις δύο πλευρές του χαρτιού προσώπου να περιστρέφεται ανεξάρτητα για να αντισταθμίσει την ευθυγράμμιση του πάνω και κάτω χαρτιού, η οποία είναι ακριβής και ομαλή.
◆ Πλήρως λειτουργικό ηλεκτρονικό σύστημα ελέγχου, χρησιμοποιώντας διεπαφή ανθρώπου-μηχανής και εμφάνιση μοντέλου προγράμματος PLC, μπορεί να ανιχνεύσει αυτόματα τις συνθήκες λειτουργίας και τα αρχεία εργασίας.
◆ Το αυτόματο σύστημα αναπλήρωσης κόλλας μπορεί να αντισταθμίσει αυτόματα την χαμένη κόλλα και να συνεργαστεί με την ανακύκλωση κόλλας.
ΕΙΣΑΓΩΓΗ ΚΛΑΔΟΥ:
1. ΤΡΟΦΟΔΟΣΙΑ ΚΑΤΩ ΧΑΡΤΙΟΥ
Χρησιμοποιήστε εισαγόμενο σύστημα ελέγχου ηλεκτρικού σερβοκινητήρα, με αναρρόφηση Japan NITTA
ζώνη για να κάνει τον μετατροπέα ισχύος αναρρόφησης και τη ζώνη να καθαρίζεται από τον κύλινδρο νερού. Πατενταρισμένο
τεχνολογία για να εξασφαλίσει ότι το κυματοειδές και το χαρτόνι βγαίνουν ομαλά και απλή λειτουργία.

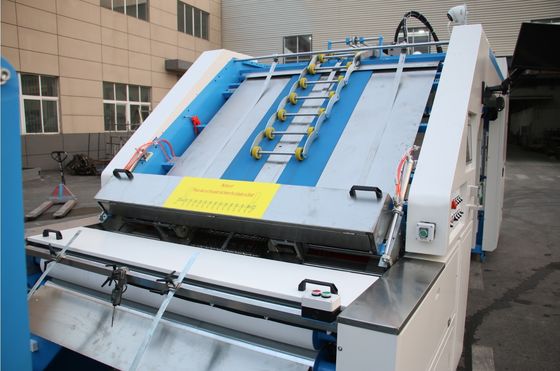

2. ΜΗΧΑΝΙΣΜΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΕΠΑΝΩ ΦΥΛΛΟΥ
Τόσο η ανύψωση χαρτιού όσο και το ακροφύσιο τροφοδοσίας του τροφοδότη αυτόματης υψηλής ταχύτητας μπορούν να ρυθμιστούν ελεύθερα ώστε να προσαρμόζονται τόσο σε λεπτό όσο και σε παχύ χαρτί. Μαζί με την αντλία Becker. Εξασφαλίστε ότι το επάνω χαρτί τροφοδοσίας τρέχει γρήγορα και ομαλά.
3. ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ
Σχεδιασμένο σύμφωνα με την ευρωπαϊκή απαίτηση CE, εξασφαλίζει σταθερότητα μηχανής, υψηλή απόδοση και χαμηλή αστοχία. Χρησιμοποιώντας συνδυασμό διεπαφής ανθρώπου-μηχανής και PLC, εμφανίστε όλες τις πληροφορίες, όπως προειδοποίηση, ανίχνευση σφάλματος, αστοχίες και ταχύτητα λειτουργίας κ.λπ. στην οθόνη με μια ματιά.
4. ΜΕΡΟΣ ΠΡΟ-ΣΤΟΙΒΑΣΗΣ
Το σύστημα προ-στοίβας με προκαθορισμένη λειτουργία μπορεί να ρυθμιστεί ως μέγεθος χαρτιού μέσω της οθόνης αφής και να προσανατολιστεί αυτόματα για να μειωθεί αποτελεσματικά ο χρόνος εγκατάστασης.
5. ΜΕΤΑΔΟΣΗ
Η συγχρονισμένη ζώνη Gates μαζί με το ρουλεμάν SKF ως κύρια μετάδοση υιοθετείται για να εξασφαλίσει σταθερότητα. Και οι δύο κύλινδροι πίεσης, ο κύλινδρος απόσβεσης και η τιμή κόλλας μπορούν εύκολα να ρυθμιστούν με τη λαβή με μηχανικό κωδικοποιητή.
6.Σύστημα τοποθέτησης αριστερά-δεξιά
7. ΣΥΣΤΗΜΑ ΤΟΠΟΘΕΤΗΣΗΣ & ΚΥΛΙΝΔΡΟΣ ΚΟΛΛΑΣ
Η χρήση πολλαπλών σετ αισθητήρων φωτοηλεκτρικών στο σχετικό σημείο των κάτω φύλλων,
ελέγξτε τα επάνω φύλλα και στις δύο πλευρές του σερβοκινητήρα για να κάνετε ανεξάρτητη ενέργεια αντιστάθμισης, έτσι ώστε να επιτευχθεί ακριβής τοποθέτηση του επάνω χαρτιού και του κάτω χαρτιού.
Κύλινδρος από ανοξείδωτο χάλυβα, δεν σκουριάζει ποτέ, μετά από στενή λείανση,
εγγυημένη η ελάχιστη ποσότητα κόλλας επικαλυμμένη ομοιόμορφα.
Ο κάτω κύλινδρος καθαρίζεται από τον κύλινδρο νερού.
8. ΣΥΣΤΗΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΟΘΟΝΗΣ ΑΦΗΣ
Υιοθετεί τον κεντρικό έλεγχο της οθόνης αφής, πραγματοποιεί τον διάλογο ανθρώπου-μηχανής με τη διεπαφή ανθρώπου-μηχανής υψηλής ανάλυσης και πραγματοποιεί την παρακολούθηση σε πραγματικό χρόνο της λειτουργίας και της βλάβης, καθιστώντας την πιο βολική για ρύθμιση και αντιμετώπιση προβλημάτων
9. ΜΕΓΑΛΟ ΣΥΣΤΗΜΑ ΑΝΑΡΡΟΦΗΣΗΣ ΓΙΑ ΚΑΤΩ ΧΑΡΤΙ
Αυτό το σύστημα είναι για επιλογή, εάν τα προϊόντα σας είναι με χαρτόνι, κυματοειδές χαρτόνι και 3 ή 5 στρώσεις. μπορείτε να επιλέξετε αυτό το σύστημα.
10. ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΛΙΠΑΝΣΗΣ
Λιπάνετε τα ρουλεμάν τακτικά για να παρατείνετε τη διάρκεια ζωής των ρουλεμάν
11. SHAFTLESS SERVO FEEDER(ΠΡΟΑΙΡΕΤΙΚΟ)
Αυτό το σύστημα είναι για επιλογή, πιο κατάλληλο για επάνω φύλλα μεγάλου μεγέθους.
12. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΒΙΝΤΕΟ (ΠΡΟΑΙΡΕΤΙΚΟ)
Αυτή η επιλογή μπορεί να παρακολουθεί τη λειτουργία της μηχανής, ο χειριστής δεν χρειάζεται να περπατά γύρω από τη μηχανή συχνά.

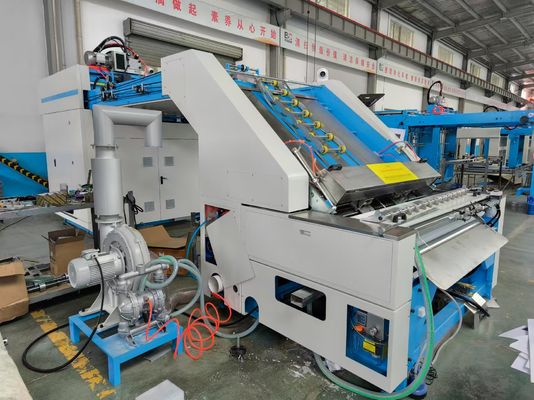

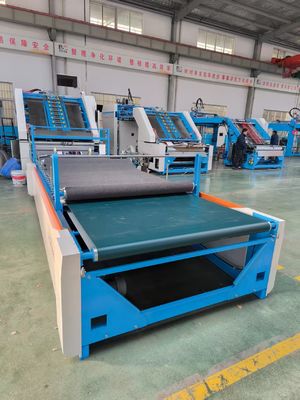

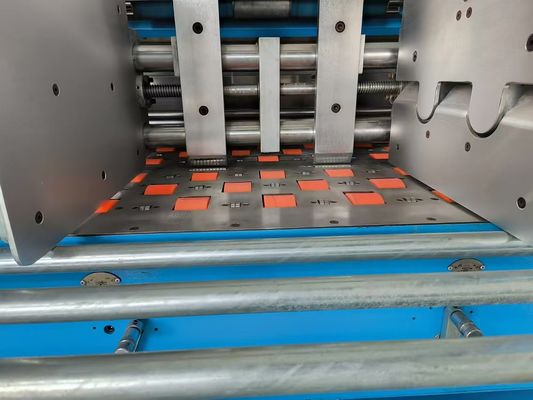

Εικόνα μηχανής
