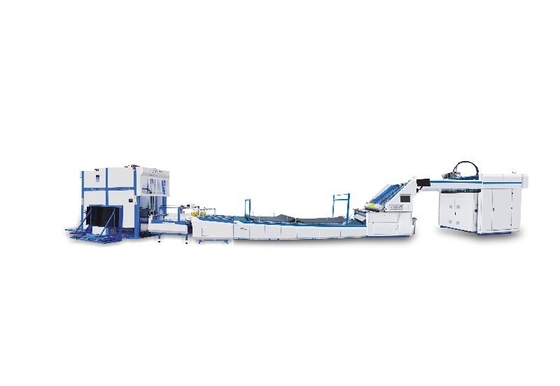

GFHD 1500 Μηχανή πλαστικοποίησης χαρτονιού υψηλής ταχύτητας 200m/min

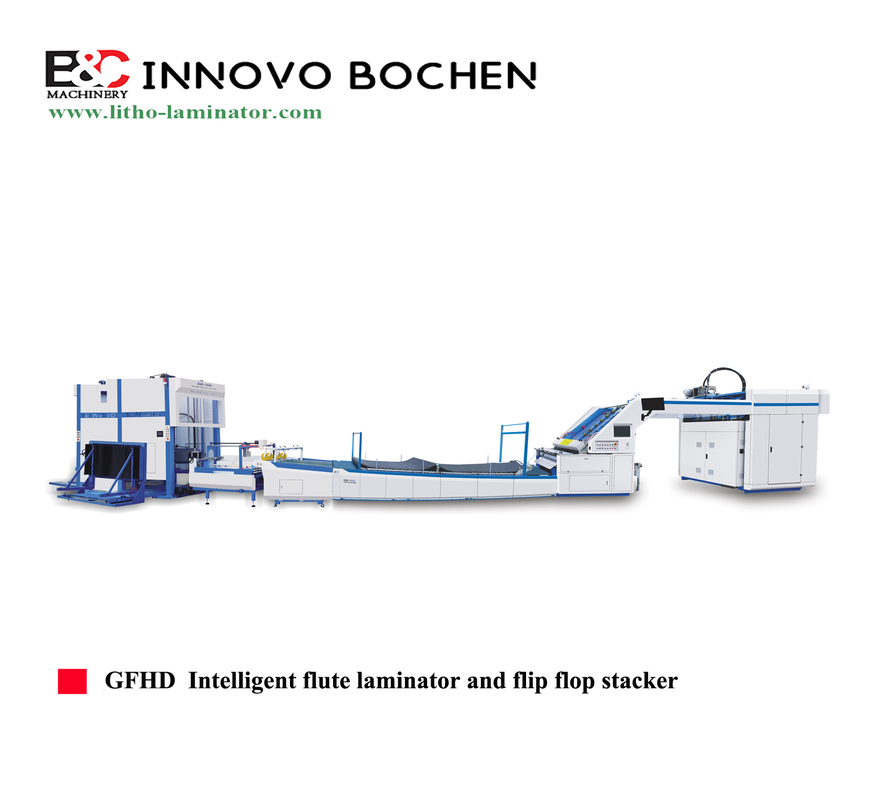

GFHD Ευφυής λαμιντήρας φλάουτας και συσσωρευτής φλιπ-φλοπ

ΓΔH Αυτοματοποιημένη μηχανή λαμινισμού με φλάουτα υψηλής ταχύτητας

Σύνοψη μηχανής:

Το GFH είναι η τελευταία γενιά της υψηλής ταχύτητας αυτόματης μηχανής στρωματοποίησης φλάουτα που αναπτύχθηκε από την εταιρεία μας.και το πάνω μετρητή πλάτης χαρτιού υιοθετεί το μετρητή πλάτης κίνησης και την αρχή ανίχνευσης και διόρθωσης επιφάνειας χαρτιού σερβοΚαι το κάτω χαρτί χρησιμοποιεί δύο μολύβι σύστημα άκρη, χωρίς πιέζοντας κυλίνδρους, χρησιμοποιούν υψηλή ροή αναρρόφηση για να τροφοδοτήσει το χαρτί, χωρίς πίεση στο χαρτί.Μπορεί αυτόματα να ανιχνεύσει το ύψος του κυματοειδούς χαρτιού, ρυθμίζει αυτόματα το κενό μεταξύ των κυλίνδρων, ρυθμίζει αυτόματα την ποσότητα κόλλας, και ο κυλίνδρος δεν χρειάζεται να καθαριστεί.Η μέγιστη ταχύτητα στρώσης μπορεί να φθάσει τα 200 μέτρα/λεπτο (24Η υψηλή ταχύτητα, η υψηλή απόδοση και η υψηλή ακρίβεια είναι η ιδανική επιλογή σας.

Χαρακτηριστικά απόδοσης:

1. Πάνω φύλλο Επικάλυψη τροφοδοσίας + non-stop διόρθωση, υψηλή ταχύτητα χωρίς απώλεια ακρίβειας. ταχύτητα μπορεί να φτάσει τα 180m / min.

2Το κάτω χαρτί εισέρχεται απευθείας στον ρόλο κόλλας (χωρίς πίεση από ρόλο,δεν καταστρέφει τη δυσκαμψία του κυματοειδούς χαρτιού), διασφαλίζοντας την αντοχή στην πίεση του κυματοειδούς χαρτιού και μειώνοντας την ποσότητα κόλλας κατά 30%, η οποία όχι μόνο εξοικονομεί χρήματα, αλλά και λύνει το φαινόμενο της υπερβολικής τσίχλας.

3. Ο μπροστινός ρόλος πίεσης είναι κατασκευασμένος από νέο υλικό πολυφθοροαιθυλενίου, το οποίο είναι ελεύθερο να πλένει, και στη συνέχεια να μειώσει την εργασιακή δύναμη του χειριστή.

4Ολόκληρη η μηχανή δεν έχει λαβή, ηλεκτρική ρύθμιση, αυτόματο πάχος ανίχνευσης, μειώνοντας την αντοχή της εργασίας μιας σειράς και αυξάνοντας τον αποτελεσματικό χρόνο εργασίας.

5Επειδή το μηχάνημα χρησιμοποιεί επικαλυπτόμενη τροφοδοσία, χωρίς διόρθωση κενού χωρίς στάση, έτσι ώστε η μονάδα χρόνου εξόδου αυξήθηκε κατά 50%, η οποία μείωσε σημαντικά την κατανάλωση ενέργειας της μονάδας χρόνου,Και αυξάνει πραγματικά την παραγωγή και την εξοικονόμηση ενέργειας..

6. υιοθετεί σύστημα ευθυγράμμισης κορυφαίου φύλλου για να εξασφαλίσει υψηλή ακρίβεια.

7Η ψηφιακή σχεδίαση συνειδητοποιεί την αυτόματη ρύθμιση του όγκου της κόλλας.

8Ο σχεδιασμός του μεγάλου κυλίνδρου anilox από ανοξείδωτο χάλυβα (διάμετρος 160 mm) είναι σταθερός και υψηλής απόδοσης, καλύπτει ομοιόμορφα και εξοικονομεί όγκο κόλλας.

9. Αυτόματη ανίχνευση του πάνω και του κάτω χαρτιού, αυτόματη τεχνολογία διορθώσεως σερβο.

10Η πλατφόρμα ανύψωσης διπλής χρήσης, μπορούμε να χρησιμοποιήσουμε την δομή προ-συσκευής για να σπρώξουμε την προ-συσκευή χαρτιού στην πλατφόρμα.

11. Το πολυλειτουργικό ράφι του κάτω χαρτιού είναι κατάλληλο για καμπυλωμένο κυματοειδές.

12Χρησιμοποιήστε ένα σύστημα κυκλοφορίας κόλλας για να μειώσετε την απώλεια κόλλας και να σταθεροποιήσετε την επίδραση προσκόλλησης της κόλλας.

13. Μια-κλικ ρύθμιση ολόκληρης της μηχανής (απλά εισάγετε το μέγεθος του χαρτιού).

14Η λειτουργία μνήμης παραγγελίας, ένα κλικ για τη μεταφορά της προηγούμενης παραγγελίας, βολική και γρήγορη.

15Παρακολούθηση βίντεο.

16Συνολικά 9 σέρβο.

Ειδικότητα:

ΠΡΟΣΟΧΗ:
1.Τροφή από κάτω από χαρτί

Καμία δομή πίεσης τροφοδοσίας δεν βλάπτει το κυματοειδές και ενισχύει την αντοχή στην πίεση του κυματοειδούς.Οι τροχοί χρησιμοποιούν μονοκατευθυνόμενο ρουλεμάν (μείωση της φθοράς των ελαστικών τροχών)Τα πλατιά ελαστικά διασφαλίζουν ότι το κυματοειδές E, F και G δεν παραμορφώνεται.

2.Μηχανισμός τροφοδοσίας του άνω φύλλου

Ο εξοπλισμένος με υψηλής ταχύτητας άξονα χωρίς τροφοδοσία, και μαζί με την αντλία κενού Becker.θα τοποθετηθεί αυτόματα. Η λειτουργία τροφοδοσίας μπορεί να επιλέξει το είδος της επικάλυψης φύλλου ή του φύλλου διαχωρισμού. υιοθετεί το σύστημα ευθυγράμμισης κορυφής φύλλου για να εξασφαλίσει υψηλή ακρίβεια.

3.Ηλεκτρικό σύστημα

Χρησιμοποιώντας κυρίως το ηλεκτρικό σύστημα της Siemens για να εξασφαλιστεί η σταθερότητα του μηχανήματος, υψηλή απόδοση και χαμηλή αποτυχία.

Λειτουργία μνήμης παραγγελίας, ένα κλικ για τη μεταφορά της προηγούμενης παραγγελίας, βολική και γρήγορη.

4.Μέρος πριν από την αποθήκευση

Προ-συσκευή στοίβας χαρτιού υπό την προϋπόθεση της non-stop, βελτιώσει την αποτελεσματικότητα.
Το πλάτος του προ-συσκευαστή ελέγχεται από τον κινητήρα, το μέγεθος του χαρτιού τοποθετείται αυτόματα.Μπορούμε να χρησιμοποιήσουμε την δομή προ-συσκευής για να σπρώξουμε την προ-σκουλή χαρτιού στην πλατφόρμαΜπορούμε επίσης να σπρώξουμε την στοίβα χαρτιού απευθείας στην πλατφόρμα και η πλατφόρμα μπορεί να ρυθμιστεί γύρω από την πραγματική κατάσταση της στοίβας χαρτιού.

5.Σύστημα θέσης και ρόλο κόλλας

Εξοπλισμένο με αισθητήρες και κινητήρα servo, ελέγχει τα πάνω φύλλα για να κάνει ανεξάρτητη δράση αντιστάθμισης για να εξασφαλίσει υψηλή ακρίβεια.Ο σχεδιασμός του μεγάλου κυλίνδρου anilox από ανοξείδωτο χάλυβα (διάμετρος 160 mm) είναι σταθερός και υψηλής απόδοσης, επικάλυψέ το ομοιόμορφα και εξοικονομήστε κόλλα.

Η ψηφιακή σχεδίαση επιτρέπει την αυτόματη ρύθμιση του όγκου της κόλλας.

6.ΑΤΟΜΑΤΙΚΟ ΣΥΣΤΗΜΑ ΛΥΓΙΣΜΟΥ

Να λιπαίνετε τακτικά το ρουλεμάν για να παρατείνει τη διάρκεια ζωής του ρουλεμάν και να εξοικονομεί το κόστος.

7.Μεγάλο σύστημα τροφοδοσίας.

Η τροφοδοσία με επικαλυπτόμενα φύλλα, η ταχύτητα είναι ταχύτερη και πιο σταθερή και πιο κατάλληλη για λεπτό χαρτί.

• Νέος σχεδιασμός κυλίνδρου πίεσης.

Νέο υλικό πολυφθοροαιθυλενίου για κυλίνδρους πίεσης, το οποίο είναι ελεύθερο να πλένεται και να τρίβεται, και στη συνέχεια να μειώνεται η δύναμη εργασίας του χειριστή.

• Σύστημα μέτρησης

Εφαρμόστε μια συσκευή μέτρησης πάχους υψηλής ακρίβειας με ελεγκτικό κινητήρα.

• Χωρίς σύστημα πίεσης

Χωρίς κυλίνδρους πίεσης, χρησιμοποιώντας σύστημα αναρρόφησης υψηλής ροής, μπορεί να διατηρήσει την αρχική δυσκαμψία της σανίδας.

• Σύστημα διόρθωσης γέφυρας.

.

Αυτό το σύστημα είναι για την τροφοδοσία του πάνω φύλλου στο τμήμα της γέφυρας, μπορεί να κάνει το πάνω φύλλο να ευθυγραμμιστεί.

• Υδραυλική μονάδα ανύψωσης.

Υιοθετήστε υδραυλικό σύστημα ανύψωσης. Όταν πατήσετε το κουμπί, θα ανυψωθεί. Είναι βολικό να πλύνετε το ρόλο κόλλας.

• Ελεγχόμενο διαχωρισμένο ρόλο.

Χρησιμοποιήστε έναν ξεχωριστό κινητήρα για να ελέγξετε το ρόλο κόλλας, όταν το μηχάνημα χρειάζεται να σταματήσει, ο ρόλος κόλλας δεν θα σταματήσει.

• Σύστημα διαχείρισης παραγγελιών

Η λειτουργία μνήμης παραγγελίας. Η μηχανή μπορεί να αποθηκεύσει προηγούμενη εγγραφή παραγγελίας. Όταν θέλετε να κάνετε προηγούμενη εργασία. Απλώς προκαλέστε προηγούμενη εντολή, η μηχανή θα προσαρμοστεί αυτόματα σε αυτά τα δεδομένα παραγγελίας.

• Σύστημα ανίχνευσης διπλών φύλλων πάνω από χαρτί

Αυτό το σύστημα μπορεί να ανιχνεύσει το πάνω χαρτί όταν τρέχει για να αποφύγει την ταυτόχρονη τροφοδότηση διπλών φύλλων.

Κατάλογος μερών

Μηχανή στροφής στροφών ZSD

Εισαγωγή του προϊόντος

Η μηχανή στοιβαλισμού είναι εξαρτήμα της μηχανής τοιβαλισμού με φλάουτα, το οποίο αποτελείται από ένα αργό τραπέζι χαρτιού, μια στοίβα με τραπέζια χαρτιού, ένα τραπέζι στροφής και ένα τραπέζι λήψης χαρτιού.το χαρτί συνδέεται με την μονάδα κρέπ μέσω του πίνακα αργής τροφοδοσίας, και το χαρτί στοιβάζεται σε ένα σωρό χαρτί και στη συνέχεια αποστέλλεται στο τραπέζι στροφής,και ο μηχανισμός περιστροφής στο τραπέζι περιστροφής χρησιμοποιείται για να περιστρέψει τον σωρό χαρτιού μία φορά και να τον γυρίσει στο τραπέζι περιστροφής.

Το άνω μέρος τροφοδοτείται στον μηχανισμό διαχωρισμού χαρτιού από τον μηχανισμό μεταφοράς ζώνης και στη συνέχεια εισέρχεται στην κορυφή του τραπεζιού υποδοχής.το χαρτί πέφτει στην παλέτα του τραπεζιού υποδοχής, επιτυγχάνοντας έτσι την πλήρη αυτόματη καταμέτρηση χαρτιού, την περιστροφή του χαρτιού και τη συσσώρευση του χαρτιού.Έχει τα πλεονεκτήματα της επίπεδης και τοποθέτησης χαρτιού και μειώνει σημαντικά τις ανάγκες ανθρώπινου δυναμικού και βελτιώνει αποτελεσματικά την αποτελεσματικότητα της παράδοσης χαρτιού, μειώνοντας την ένταση της χειροκίνητης παράδοσης.

Χαρακτηριστικά απόδοσης
Α. Η παλέτα μπορεί να σπρώχνεται στο μηχάνημα αυτόματα.
Β. Συμπληρωματική μηχανή για την επικάλυψη με φλάουτα ταχύτητας 12.000 pcs/h.
C. Η λειτουργία Flip μπορεί να αλλάξει για να αποφευχθεί η καμπύλη του χαρτιού.
Δ. Λειτουργία συλλογής χωρίς διακοπή για τη βελτίωση της αποδοτικότητας της παραγωγής.
Ε. Μείωση της εργασίας και μείωση της έντασης της εργασίας.
Φ. Το χαρτί μπορεί να χτυπιέται καθαρά και να στοιβάζεται σε στοίβες.
Η μηχανή G.Machine μπορεί να ταιριάζει με τη μηχανή laminating φλάουτ διαφορετικών κατασκευαστών.
Το χαρτί μπορεί να βγει από πίσω ή από την πλευρά.
Ι. Ρυθμίσεις με ένα κλικ (απλώς εισάγετε το μέγεθος του χαρτιού).
Ι. Παρακολούθηση με βίντεο (προαιρετική).
Παράμετροι:

Εισαγωγή του Τμήματος

1Μονάδα διαχωρισμού

Το τμήμα αυτό έχει λειτουργία επιτάχυνσης για να διαχωρίζει γρήγορα τα φύλλα.
2Ο Κόμης και ο Στάκερ.

Αυτό το μέρος μπορεί να χτυπάει το χαρτί καθαρά και να το στέλνει έξω.

3Γυρίζοντας συσκευή.

Αυτό το μέρος μπορεί να στείλει το χαρτί στο τραπέζι παράδοσης, και η λειτουργία αυτού του μέρους ελέγχεται από έναν κινητήρα servo.

4Τραπέζι παράδοσης.

Αυτό το κομμάτι μπορεί να χτυπάει το χαρτί καθαρά και να το στοιβάζει σε μια στοίβα χαρτιού.
5. Εικόνα αφής

Μπορούμε να ρυθμίσουμε το μέγεθος του χαρτιού εδώ, ο προσανατολισμός θα ρυθμιστεί αυτόματα.

Επιλογές:
1Αυτόματη έξοδος.

Αυτή η συσκευή κυλίνδρων μπορεί να τροφοδοτήσει αυτόματα την στοίβα χαρτιού.

2. Αυτοματοποιημένο φορτιστή δίσκων

Η συσκευή αυτή σπρώχνει αυτόματα το δίσκο στο μηχάνημα για εύκολη λειτουργία.
